Seosteräsketjun silmukat: 80 ja 100 Grade Guide

Mitä ovat seosteräksestä valmistetut ketjuhihnat?

seosterästä ketjun silmukat ovat raskaita nostolaitteita, jotka on suunniteltu teollisuussovelluksiin, jotka vaativat lujuutta, kestävyyttä ja luotettavuutta äärimmäisissä olosuhteissa. Jokainen nostohihna on valmistettu toisiinsa liitetyistä lujista seosteräksistä ketjulenkeistä, joiden yläosassa on päälenkki ja työpäissä päätyliittimet, kuten koukut, renkaat tai koukut. Toisin kuin synteettiset vaihtoehdot, seosteräksiset ketjusilmukat eivät veny, rispaa tai hajoa joutuessaan alttiiksi teräville reunoille, hankaaville pinnoille tai korkeille lämpötiloille, joten ne ovat vakiovalinta valimoille, terästehtaaille, rakennustyömaille ja raskaisiin tuotantoympäristöihin.

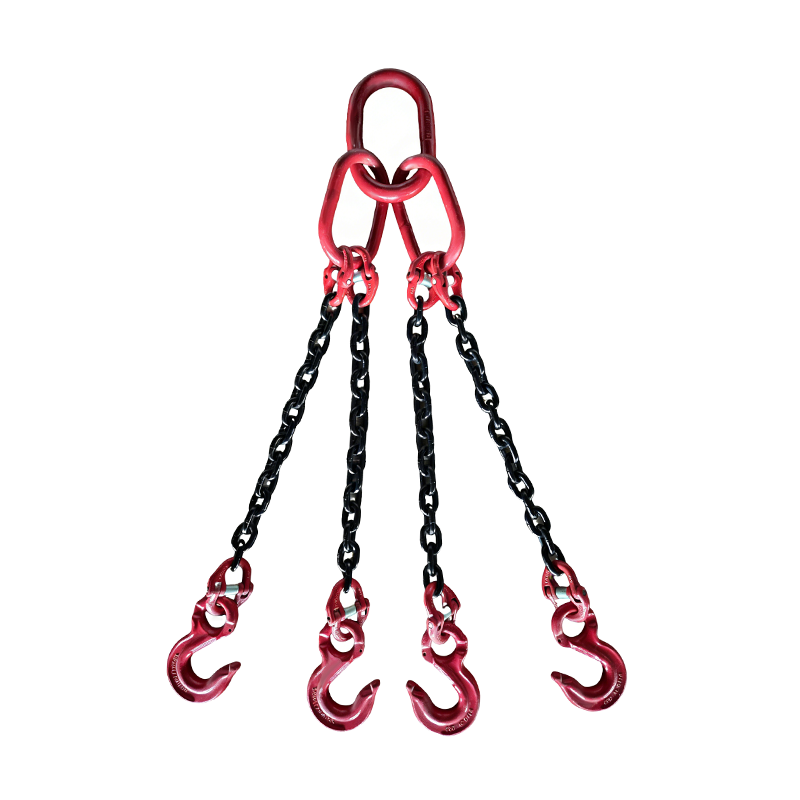

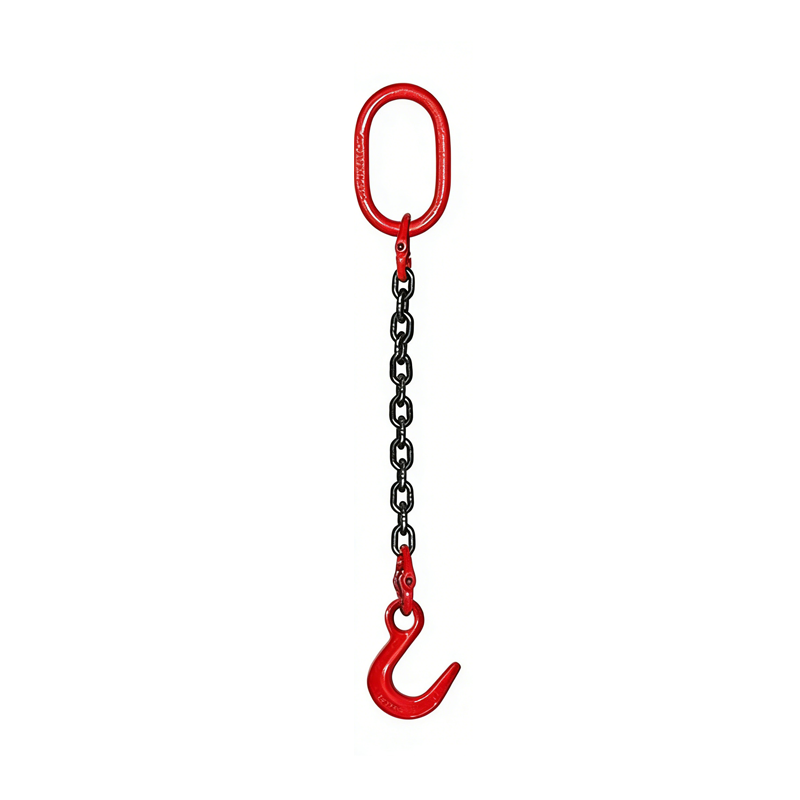

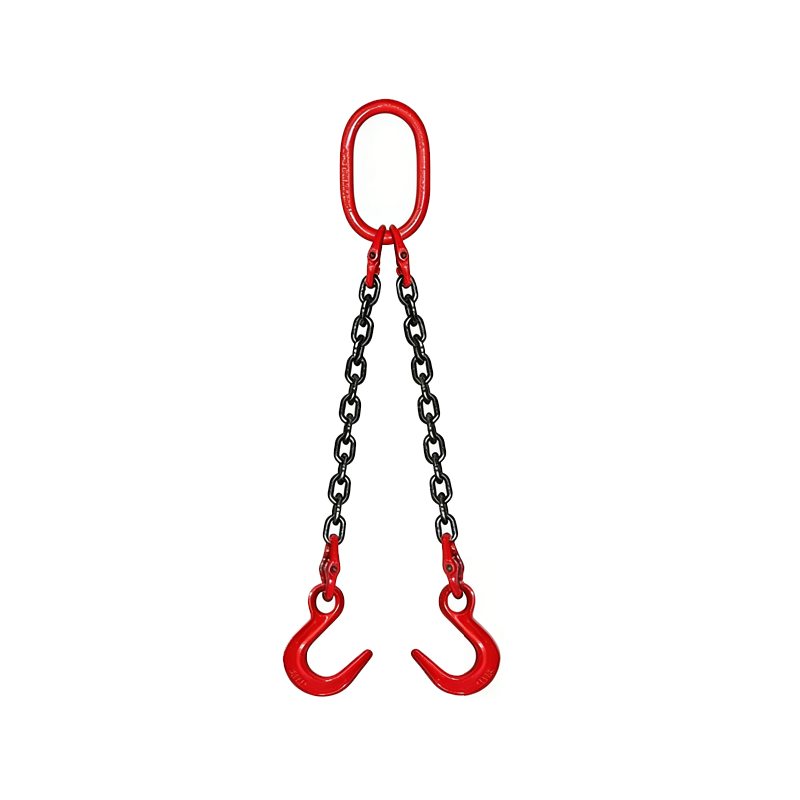

Ketjulinssejä on saatavana neljässä pääjalkakokoonpanossa: yksijalkainen, kaksiosainen, kolmijala ja neljä tassua . Jokainen kokoonpano jakaa kuorman eri tavalla ja valitaan nostettavan esineen muodon, painon ja tasapainovaatimusten perusteella. Yksi yksijalkainen hihna on ihanteellinen yksinkertaisiin pystysuuntaisiin nostoihin, kun taas monijalkaiset nostohihnat tarjoavat erinomaisen kuormanhallinnan epäsymmetrisille tai ylimittaisille kuormille.

80. luokka vs. 100. luokka: perustavanlaatuisen eron ymmärtäminen

Ketjuhihnan laatu tarkoittaa vähimmäismurtolujuutta suhteessa ketjun poikkipinta-alaan – korkeampi laatu tarkoittaa suurempaa lujuutta samalla halkaisijalla. Kun valitset seosteräksisiä ketjusilmukoita, valinta luokkien 80 ja 100 välillä on yksi kriittisimmistä päätöksistä, joka vaikuttaa suoraan työkuormitusrajoihin, nostojen painoon ja kustannustehokkuuteen.

Luokan 80 ketjusilmukat ovat pitkään olleet alan standardi, ja niitä käytetään edelleen laajalti yleiskäyttöisessä raskasnostossa. Ne tarjoavat erinomaisen lujuuden, todistetun kokemuksen ja laajan yhteensopivuuden useimpien takilalaitteistojen kanssa. Kuitenkin luokan 100 ketjusilmukat tarjoavat noin 25 % korkeammat käyttökuormitusrajat samalla ketjun halkaisijalla – mikä tarkoittaa, että voit nostaa raskaampia kuormia kevyemmällä ja paremmin hallittavalla nostosarjalla. Tämä on erityisen arvokasta toiminnoissa, joissa pystytyskoneen väsyminen, asennusnopeus ja nosturin kapasiteetti ovat avaintekijöitä. Molemmat luokat täyttävät EN 818-4, ASME B30.9 ja GB/T 10051 standardit, mikä takaa täyden jäljitettävyyden ja lastin sertifioinnin.

Nosto korkeassa lämpötilassa: miksi ketjuhihnat ovat mahtavia

Yksi seosteräksisten ketjusilmukoiden erottuvista eduista synteettisiin tai teräsköysivaihtoehtoihin verrattuna on niiden poikkeuksellinen suorituskyky korkeiden lämpötilojen nostolinsseinä. Nailon- ja polyesterisilmukat voivat alkaa menettää rakenteellista eheyttä jopa 80 °C:n lämpötiloissa, kun taas vaijeriliinat ovat herkkiä lämmön aiheuttamalle väsymiselle ja ytimen hajoamiselle. Seosteräksiset ketjusilmukat puolestaan ​​on mitoitettu jatkuvaan käyttöön jopa 400 °C:n lämpötiloissa sopivalla työkuormitusrajan alenemalla.

ASME B30.9 -ohjeiden mukaan ketjuhihnan käyttökuormitusrajaa tulee pienentää käytettäessä korkeissa lämpötiloissa. Seuraavat alennukset ovat voimassa yleisenä toimialan ohjeena:

• Jopa 200°C: WLL:tä ei tarvita
• 200°C - 300°C: Vähennä WLL:tä 10 %
• 300°C - 400°C: Vähennä WLL:tä 25 %
• Yli 400°C: Nostohihna on poistettava käytöstä ja sertifioitava uudelleen ennen käyttöä

Tämä tekee seosteräksestä valmistettujen ketjusilmukoiden ainoan käytännöllisen vaihtoehdon kuumien aihioiden käsittelyyn terästehtaissa, sulan muotin siirtoon valimoissa sekä uuneihin liittyviin nostoihin keramiikan tai lasin valmistuksessa. On kriittistä antaa nostojen jäähtyä ennen kuin ne tarkastetaan käytön jälkeen, koska lämpöaltistuminen on kumulatiivista – jokainen korkean lämpötilan jakso vaikuttaa vähitellen pitkäaikaiseen työmäärään.

Lopulliset lisävarusteet ja konfigurointivaihtoehdot

Seosteräksisten ketjusilmukoiden monipuolisuutta laajentaa edelleen saatavilla olevien lisävarusteiden valikoima. Oikean kiinnikkeen valitseminen on yhtä tärkeää kuin oikean jalkojen tason ja lukumäärän valinta, sillä sopimattomat kiinnikkeet voivat vaarantaa turvallisuuden ja kuorman hallinnan.

Yleiset päätyliitostyypit

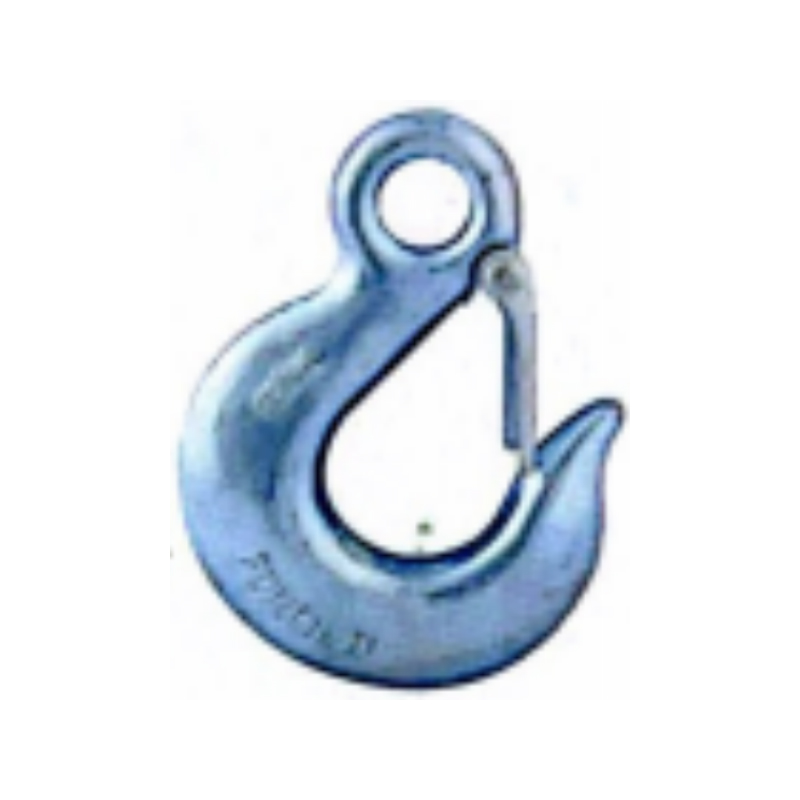

• Sling Hook (liukukoukku): Suuret kurkkukoukut, tyypillisesti itselukittuva, käytetään yleiseen yläpuoliseen nostoon. Sopii useimpiin vakiosovelluksiin.

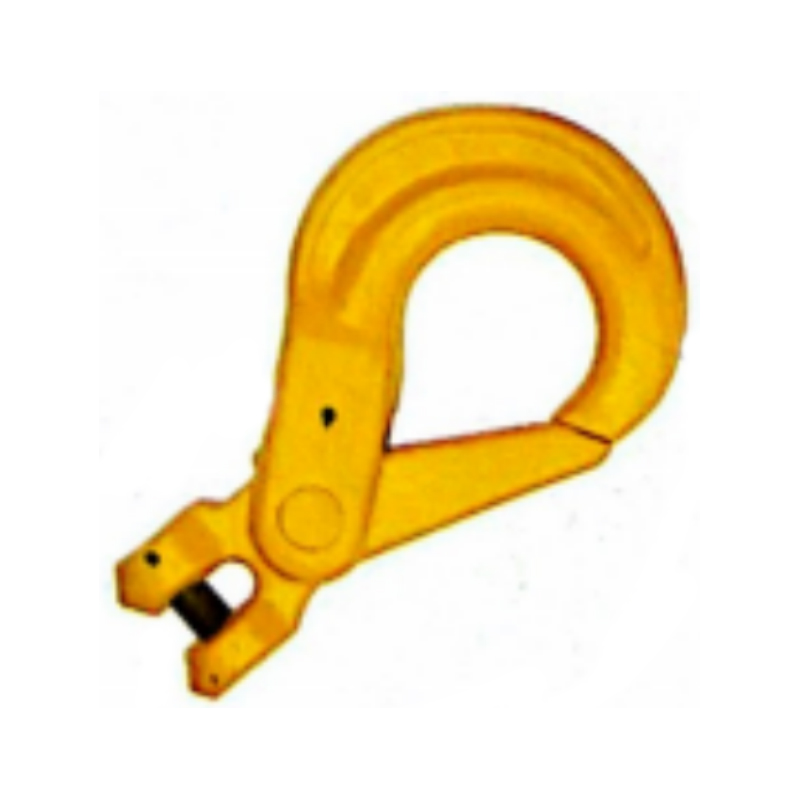

• Itselukittuva koukku: Pyörii keskeltä ja lukittuu automaattisesti kuormituspaineen alaisena, mikä estää tahattoman irtoamisen noston aikana. Välttämätön dynaamisissa tai voimakkaassa tärinäympäristöissä.
• Valukoukku: Siinä on erittäin suuri kurkun aukko, joka on suunniteltu tilaamaan isoja kuorman kiinnityspisteitä, joita käytetään yleisesti valimossa ja sulan metallin käsittelyssä.
• Tartu koukku: Siinä on kapea kurkku, joka kiinnittyy suoraan ketjun lenkkien väliin, mikä mahdollistaa hihnan työpituuden lyhentämisen nimelliskapasiteettia heikentämättä.
• Pitkäaikainen päälinkki: Ylärengas, joka yhdistää kaikki jalat nosturin koukkuun tai nostimeen. On vastattava koko kokoonpanon oikeaa kuormitusta.

Monijalkaisissa nostoliinassa jalkojen kulma vaikuttaa merkittävästi tehokkaaseen työkuormitusrajaan. Kun jalkojen välinen kulma kasvaa yli 60°, kummankin jalan jännitys kasvaa huomattavasti. Katso aina Grade 80- tai Grade 100 -sertifioitujen ketjusilmukoiden mukana toimitettua kuormituskulmakerrointaulukkoa varmistaaksesi oikean nostogeometriaasi sopivan WLL:n.

Sertifiointistandardit: EN 818-4, ASME B30.9 ja GB/T 10051

Sertifioidut seosteräksiset ketjusilmukat valmistetaan ja testataan kansainvälisesti tunnustettujen materiaaliominaisuuksia, kestävyystestausta, merkintää ja jäljitettävyyttä koskevien standardien mukaisesti. Alueellasi tai vientimarkkinoillasi sovellettavan standardin ymmärtäminen on olennaista vaatimustenmukaisuuden ja vakuutusten kannalta.

• EN 818-4: Eurooppalainen standardi lyhytlenkkeisille ketjusilmoille yleisiin nostotarkoituksiin. Kattaa nykyiset luokat, kokoonpanotestit, merkintävaatimukset ja turvallisuustekijät. Pakollinen EU:n markkinoilla myytäville CE-merkityille nostoliinoille.
• ASME B30.9: Amerikkalainen standardi, joka ohjaa nostojen rakentamista, kiinnitystä, käyttöä, tarkastusta ja huoltoa – mukaan lukien seosteräksiset ketjuhihnat. Viitattu laajasti Pohjois-Amerikan teollisessa toiminnassa.
• GB/T 10051: Kiinan kansallinen nostoketjun nostostandardi, joka kattaa pyöreät ja lyhytlenkkeiset ketjut. Pakollinen nostooperaatioissa käytettäville nostolaitteille, jotka on sertifioitu Kiinan säädösten mukaisesti.

Jokainen yhteensopiva nostohihna on merkitty kestävällä nimikilvellä tai tarralla, jossa on lueteltu nostohihnan tyyli, sarjanumero, ketjun koko, luokka, käyttökuormitusraja ja valmistajan tiedot. Tämän täydellisen jäljitettävyyden ansiosta käyttäjät ja turvallisuuspäälliköt voivat ylläpitää tarkkoja tarkastusrekistereitä ja vetää kirjaa jokaisesta varastonsa hihnasta. Tämä on OSHA-määräysten ja vastaavien kansainvälisten työpaikkaturvallisuussääntöjen vaatimus.

Katsastus-, huolto- ja eläkkeelle jäämisen kriteerit

Säännöllinen tarkastus ei ole neuvoteltavissa minkään nostotoimenpiteen osalta. Seosteräksiset ketjuhihnat on tarkastettava ennen jokaista käyttöä ja ne on tarkastettava perusteellisesti määräajoin käyttötiheyden, käytön vakavuuden ja sovellettavien määräysten mukaan. Tärkeimmät indikaattorit, joiden mukaan hihna tulee poistaa käytöstä, ovat:

• Ketjulenkin kuluminen ylittää valmistajan määrittämän vähimmäispaksuuden
• Halkeamia, uria tai muodonmuutoksia missä tahansa linkissä, päälenkissä tai päätyliittimessä
• Yksittäisten linkkien venyttäminen yli 3 % alkuperäisestä pituudesta
• Vahingoittuneet, lukukelvot tai puuttuvat tunnistetarrat
• Lämpövärjäys, joka osoittaa altistumisen yli 400 °C:lle ilman myöhempää uudelleensertifiointia
• Kemiallinen korroosio, korroosio tai mikä tahansa pintavaurio, joka vaarantaa linkin eheyden

Oikea säilytys pidentää myös hihnan käyttöikää. Säilytä seosteräksisiä ketjuhihnat niille tarkoitetuissa koukuissa tai telineissä – älä koskaan lattialla, jossa ne altistuvat kosteudelle, kemikaaleille tai ajoneuvoliikenteelle. Kun käytät niitä korkeissa lämpötiloissa, anna nostojen jäähtyä kokonaan ennen kelaamista ja varastointia. Voitele ketjun lenkit säännöllisin väliajoin kevyellä koneöljyllä estääksesi pintakorroosion, erityisesti ulkona tai korkean kosteuden olosuhteissa.

Oikean ketjuhihnan valitseminen sovellukseesi

Oikean seosteräksisen ketjuhihnan valinta edellyttää useiden toisistaan riippuvien tekijöiden arviointia. Käytä seuraavaa tarkistuslistaa käytännöllisenä lähtökohtana ennen tilauksen tekemistä tai peruutuksen aloittamista:

• Kuorman paino ja painopiste: Määritä maksimikuormitus ja varmista, että nostohihnan WLL – ottaen huomioon jalan kulma – ylittää sen sopivalla turvamarginaalilla.
• Käyttölämpötila: Jos sovellus koskee kuumia materiaaleja tai yli 200 °C:n ympäristöjä, vaaditaan korkean lämpötilan nostohihna, jossa on 80 tai 100 metalliseosketju. Käytä oikeaa WLL-vähennystä.
• Jalkojen kokoonpano: Yksijalkainen tasapainotettuja pystysuoria nostoja varten; kaksi-, kolmi- tai nelijalkaiset nostohihnat leveille, epäsäännöllisille kuormille tai kuormille, joissa on useita lisävarusteita.
• Päätyliittimen tyyppi: Sovita koukun tai renkaan tyyppi kuorman kiinnityskohdan geometriaan ja vahingossa tapahtuvan irtoamisen riskin tasoon.
• Vaatimustenmukaisuusstandardi: Varmista, mitä standardia – EN 818-4, ASME B30.9 tai GB/T 10051 – tarvitaan markkina- tai sääntely-ympäristössäsi.
• Ketjun halkaisija ja pituus: Varmista, että nostohihnan mitat sopivat takilasi geometriaan ilman liiallista välystä tai liiallista jännitystä missään jalassa.

Jos olet epävarma, ota yhteyttä valtuutettuun takilainsinööriin tai nostohihnan valmistajan tekniseen tiimiin. Alimittaisen tai virheellisesti määritellyn ketjuhihnan seuraukset ovat vakavat – oikea valinta on yhtä tärkeää kuin oikea käyttö. Grade 80 ja Grade 100 seosteräksiset ketjusilmukat edustavat alan luotettavimpia työkaluja vaativiin nostoihin, ja oikeilla eritelmillä, tarkastuskurilla ja käyttökäytännöillä ne tarjoavat turvallisen, toistettavan suorituskyvyn tuhansien nostojaksojen aikana.
