Meta Otsikko: Teräsköysiliittimet: koot, lujuus ja valinta

Vaijeriliikkeiden ymmärtäminen ja niiden rooli takilajärjestelmissä

Vaijeriliittimet ovat laitteistokomponentteja, jotka yhdistävät, päättävät ja kiristävät vaijerikokoonpanoja useissa rakenteellisissa ja mekaanisissa sovelluksissa. Ilman oikein määriteltyjä ja oikein asennettuja varusteita, jopa korkealaatuisimmista vaijereista tulee pikemminkin velka kuin omaisuus. Nosto-, takila-, kiinnitys-, ripustus- ja turvajärjestelmissä liittimet kantavat täyden siirretyn kuorman köydestä ankkuripisteeseen tai kuormaan – mikä tarkoittaa, että heikkous, väärä asennus tai sovituskapasiteetin ja vaijerin lujuuden välinen epäsuhta voi johtaa katastrofaaliseen vikaan. Saatavilla olevien liitostyyppien ymmärtäminen, niiden vuorovaikutus erikokoisten teräsköysien kanssa ja niiden käyttöä säätelevät standardit ovat perustavaa laatua olevaa tietämystä niin insinööreille, riggereille kuin hankinnan ammattilaisillekin.

Vaijeriliittimet kattaa laajan laitteistoperheen - muun muassa sormustimet, vaijerikiinnikkeet, soljet, kiilaholkit, kiilahylsyt ja mekaaniset holkit. Jokainen liitintyyppi on suunniteltu tietylle kuormitussuunnan, asennusympäristön, kenttäkokoonpanon helppouden ja vaaditun liitäntätehokkuuden yhdistelmälle. Väärän sovitustyypin valitseminen käyttötarkoitukseen on yhtä vaarallista kuin vaijerin, jonka lujuus on riittämätön, mikä tekee koko järjestelmän – köyden ja sovituksen yhteen – ymmärtämisen välttämättömäksi ennen kuin tehdään erittelypäätöstä.

Yleisimmät vaijeriliikkeiden tyypit ja niiden sovellukset

Kullakin vaijeriliitoskategorialla on erillinen toiminnallinen tarkoitus, ja useita tyyppejä yhdistetään rutiininomaisesti yhteen takilakokoonpanoon vaaditun pääte-, säätö- ja liitosgeometrian saavuttamiseksi.

Sormustimet

Sormustimet are grooved metal inserts placed inside a wire rope eye loop to protect the rope from sharp-radius bending stress at the termination point. When a wire rope is looped around a shackle pin or anchor without a thimble, the rope bends at a tight radius under load, causing internal wire fatigue and accelerated wear. Thimbles distribute this bending force across a smooth, curved groove sized to match the rope diameter, significantly extending service life. Heavy-duty thimbles made from galvanized steel or stainless steel are standard for marine and construction applications, while solid thimbles offer greater resistance to deformation under shock loads.

Vaijeriliittimet

Teräsköysien pidikkeet, joita kutsutaan myös vaijeriliipsiksi tai U-pulttipidikkeiksi, ovat yleisimmin käytettyjä mekaanisia vaijeriliittimiä silmukoiden ja päätteiden muodostamiseen kentällä. Vakiopidike koostuu U-pultista, satulasta ja kahdesta mutterista. Satula on aina asetettava köyden jännitteiselle (kantavalle) puolelle U-pultti umpikujan päällä. Laajalti viitattu sääntö "älä koskaan satuloi kuollutta hevosta" muistuttaa rikkeitä tästä kriittisestä asennussuunnasta – pidikkeen kääntäminen heikentää liitoksen tehokkuutta jopa 40 % ja aiheuttaa murskaavan muodonmuutoksen kuormaa kantaviin säikeihin. Turvalliseen päätteeseen tarvittavien pidikkeiden määrä riippuu köyden halkaisijasta ja on määritelty standardeissa, kuten ASME B30.9.

Kääntösoljet

Kääntösoljet are tensioning devices used to adjust the tension and length of wire rope assemblies after installation. They consist of a central body with opposing threaded end fittings — typically eye, jaw, or hook types — that draw together or separate as the body is rotated. In stage rigging, overhead structural systems, and suspension bridges, turnbuckles allow precise tensioning that compensates for thermal expansion, installation tolerances, and load-induced elongation. Working load limits for turnbuckles must match or exceed the wire rope strength of the assembly they are tensioning, and lock nuts or safety wires should always be applied to prevent unintended rotation under vibration.

Swaged ja Socketless pistorasiat

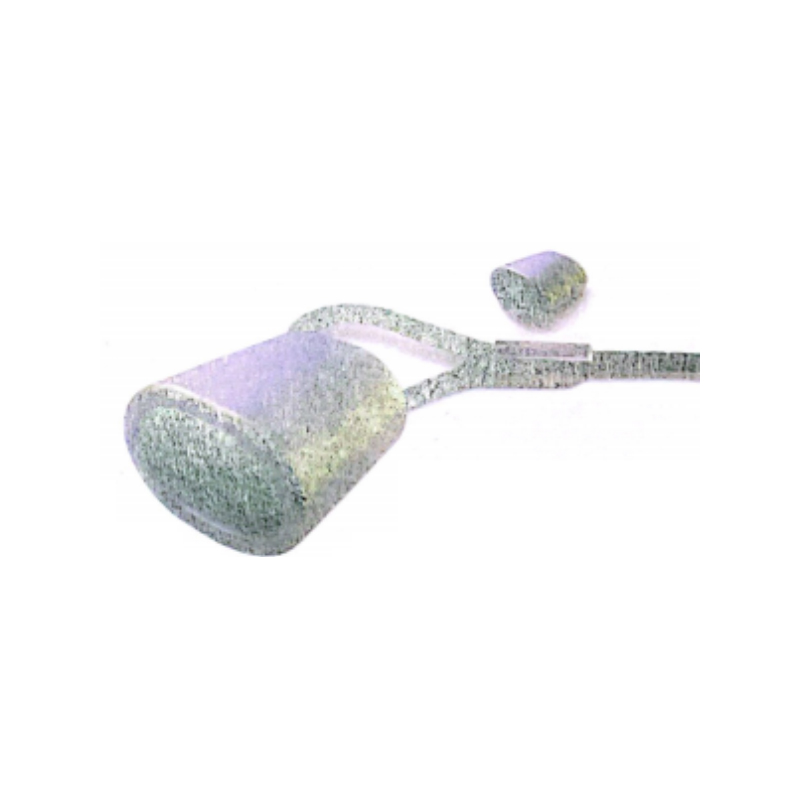

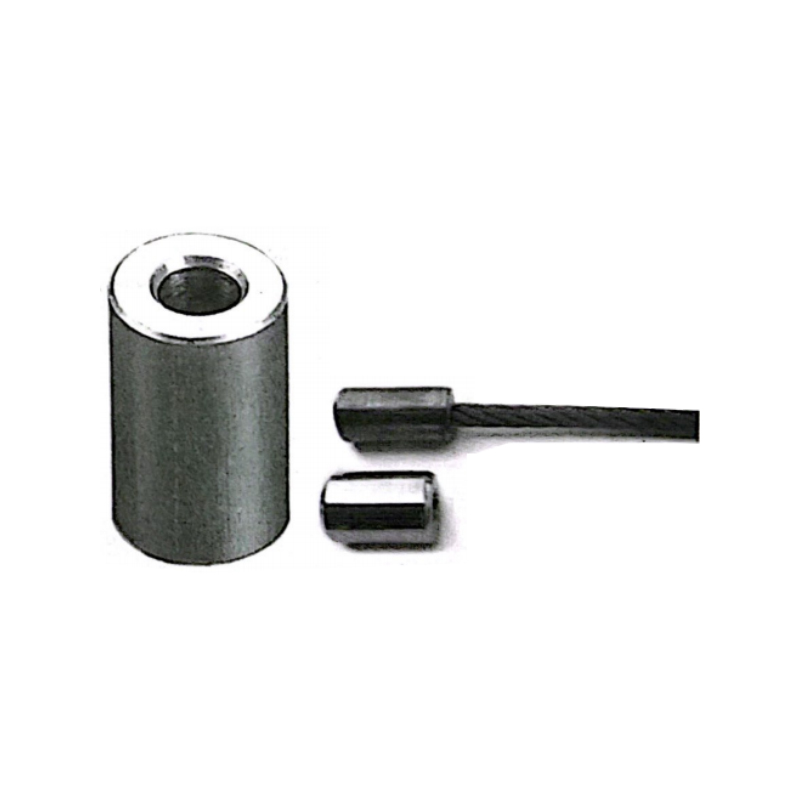

Swaged-hylsyt päätyvät puristamalla mekaanisesti metalliholkki köyden pään ympärille hydraulisella hankauslaitteistolla, mikä luo pysyvän, tehokkaan liitoksen, joka saavuttaa tyypillisesti 100 % vaijerin nimellismurtolujuudesta. Tämä tekee tiivistetyistä pääteistä suositellun vaihtoehdon hissijärjestelmissä, offshore-kiinnityksissä ja nosturin riippulinjoissa, joissa vaaditaan maksimaalista tehokkuutta ja puhdasta, matalaprofiilista kokoonpanoa. Pistorasiattomat tai hartsivalatut hylsyt sitä vastoin ovat asennettavissa kentällä ilman erikoislaitteita – köyden pää harjataan hylsyn sisällä ja kiinnitetään sinkki- tai hartsiseoksella. Valattujen hylsyjen tehokkuus on myös lähes 100 %, ja niitä käytetään laajalti kaivosnostuksissa ja raskaiden nostoissa, joissa pistorasian vaihdon on oltava mahdollista kentällä.

Teräsköyden koot ja niiden suhde sovitusvalimiin

Teräsköysien koot määritellään ensisijaisesti nimellishalkaisijan mukaan, mitattuna millimetreinä tai tuumina, ja niille on lisäksi tunnusomaista rakenne - säikeiden lukumäärä, lankojen lukumäärä säiettä kohti ja sydäntyyppi. Yleisiä rakenteita ovat 6 × 19, 6 × 36 ja 8 × 19, joissa ensimmäinen numero edustaa lankamäärää ja toinen lankaa kohti. Nämä rakennemuuttujat vaikuttavat joustavuuteen, kulutuskestävyyteen ja pienimpään taivutussäteeseen, jotka kaikki vaikuttavat siihen, mitkä liittimet ovat yhteensopivia ja miten ne pitää mitoittaa.

Jokainen kiinnitystyyppi valmistetaan mitoissa, jotka vastaavat tiettyä köyden halkaisijaaluetta. Suuremmalle köydelle mitoitetun liittimen käyttäminen pienemmällä köydellä aiheuttaa liiallista sisäistä liikettä ja luistamista kuormituksen alaisena. Päinvastoin, köyden pakottaminen alamittaiseen liittimeen vahingoittaa ulkovaijereita asennuksen aikana ja vaarantaa liitoksen. Alla olevassa taulukossa on yhteenveto yleisistä teräsköysien kooista ja ohjeellisista työkuormitusalueista, jotka auttavat alustavassa asennusvalinnassa:

Nämä luvut edustavat likimääräisiä arvoja parannetuille aurateräksisille (IPS) köysille, joissa on riippumattomat teräsköydet (IWRC). Todelliset murtolujuudet vaihtelevat valmistajan, laadun ja rakenteen mukaan. Tarkista aina valmistajan kuormitustaulukot ennen kuin määrität varusteet toimivalle järjestelmälle.

Vaijerin lujuus ja liitännän tehokkuus

Vaijerin lujuus ilmaistaan vähimmäismurtovoimana (MBF) tai luettelon murtolujuutena, joka edustaa vetokuormitusta, jolla köysikokoonpanon odotetaan rikkoutuvan laboratoriotestiolosuhteissa. Käytännössä mihin tahansa takilajärjestelmään sovellettava työkuormitusraja (WLL) on murto-osa tästä luvusta jaettuna sovelluksen mukaan vaihtelevalla turvallisuuskertoimella. ASME B30.9 ja vastaavat standardit edellyttävät turvallisuuskertoimia, jotka vaihtelevat tyypillisesti 3,5:1:stä standardinostopalvelussa käytettävälle nostohihnalle 5:1:een tai korkeampaan henkilökuljetuksiin ja dynaamisiin iskukuormitusympäristöihin.

Kriittinen, mutta usein huomiotta jätetty muuttuja on liitoksen tehokkuus – se prosenttiosuus köyden luettelon murtolujuudesta, jonka tietty päätemenetelmä todella tuottaa. Eri liitintyypeillä saavutetaan erilaisia hyötysuhteita, ja nämä on otettava huomioon kuormituslaskelmissa:

• Takeroidut liittimet ja kaatetut pistorasiat: 100 % tehokkuus — täydellinen katalogin murtolujuus on saavutettavissa päätepisteessä.
• Kiilaliitännät: 75–90 % hyötysuhde suunnittelusta ja köyden rakenteesta riippuen; umpikuja on kiinnitettävä kunnolla läpivetämisen estämiseksi.
• Vaijeripidikkeet (oikein asennettu): 80 %:n hyötysuhde tavallisille U-pulttiliittimille, kun vaadittu vähimmäismäärä kiinnikkeitä käytetään oikealla vääntömomentilla.
• Käsin liitetyt silmät: 90–95 %:n hyötysuhde oikein toteutetuille kuitu- ja vaijeriliitoksille sopivissa köysirakenteissa.

Nämä tehokkuusarvot tarkoittavat, että 12 mm:n köysi, jonka murtolujuus on 93 kN ja joka on päätetty vaijeripidikkeillä, tuottaa tehollisen päätelujuuden noin 74,4 kN – vähennys, joka on otettava huomioon määritettäessä, täyttääkö kokoonpano vaaditun WLL:n asianmukaisella turvakertoimella.

Teräsköysiliittimiä koskevat alan standardit

Tunnistettujen standardien noudattaminen ei ole valinnaista ammattimaisissa takila- ja nostosovelluksissa – se on laki- ja sopimusvaatimus useimmilla lainkäyttöalueilla. Ensisijaisia ​​vaijeriliineitä ja niiden soveltamista koskevia standardeja ovat ASME B30.9 (Slings), joka kattaa vaijeriliinojen ja niiden päätyliittimien suunnittelun, valmistuksen, testauksen ja käytön Pohjois-Amerikassa. EN 13414 on eurooppalainen vastine vaijeriliinakokoonpanoille, ja siinä määritellään sovitusmitat, materiaalivaatimukset ja kestävyystestausprotokollat. OSHA 29 CFR 1926.251 määrää erityisiä vaatimuksia rakentamisessa käytettäville takilalaitteille, mukaan lukien vaijeriliikkeiden lukumäärä ja asennussuunta köyden halkaisijan perusteella. Luokituslaitokset, kuten DNV GL, Lloyd's Register ja Bureau Veritas, julkaisevat offshore- ja merisovelluksissa lisävaatimuksia, jotka kattavat korroosiosuojauksen, materiaalien sertifioinnit ja säännölliset tarkastusvälit kiinnitys-, hinaus- ja nostotoiminnoissa käytettäville vaijeriliitteille.

Tarkastus-, huolto- ja vaihtokriteerit

Teräsköysiliittimet ovat alttiina kulumiselle, korroosiolle, väsymiselle ja muodonmuutoksille ajan myötä, eikä mikään liitin saa jäädä käyttöön ilman rakenteellista tarkastusohjelmaa. Silmämääräinen tarkastus ennen jokaista käyttöä on perusvaatimus, mutta pätevän henkilön suorittamat määräajoin yksityiskohtaiset tarkastukset on myös ajoitettava käyttötiheyden ja ympäristön vakavuuden perusteella. Tärkeimmät vaijeriliikkeiden hylkäyskriteerit ovat:

• Näkyviä halkeamia, muodonmuutoksia tai venymiä missä tahansa kantavissa osissa, mukaan lukien sakkelin tapit, hylsyn rungot tai soljen tynnyrit.
• Korroosiopiste, joka pienentää liittimen poikkipinta-alaa yli 10 % sen alkuperäisestä mitat missä tahansa kohdassa.
• Todisteet liukumisesta vaijerin pidikkeen päätteissä, jotka ilmaistaan ​​naarmuilla tai liikemerkeillä satulan vieressä olevassa köyden pinnassa.
• Puuttuvat, irronneet tai alikiristyt mutterit vaijerin pidikkeistä – kaikki mutterit on kiristettävä uudelleen ohjeiden mukaisesti ensimmäisen kuormituksen jälkeen ja myöhemmillä tarkastusväleillä.
• Kaikki varusteet, jotka ovat altistuneet tunnetulle ylikuormitukselle tai iskukuormitukselle, on ilmeisestä visuaalisesta tilasta riippumatta poistettava käytöstä ja testattava tuhoamalla tai hävitettävä.

Vaijeriliikkeiden täsmällinen sovittaminen käytettyihin teräsköysikokoihin, sen varmistaminen, että kokoonpanon tehollinen vaijerin lujuus täyttää kaikki kuormitus- ja turvallisuustekijävaatimukset, sekä soveltuvien standardien noudattaminen ovat turvallisen ja luotettavan takilajärjestelmän suunnittelun kolme peruspilaria. Mikään tämän ketjun komponentti ei ole tärkeämpi kuin toinen – koko kokoonpanon eheys riippuu yhtä lailla köydestä, liittimistä ja asennuksen pätevyydestä.
